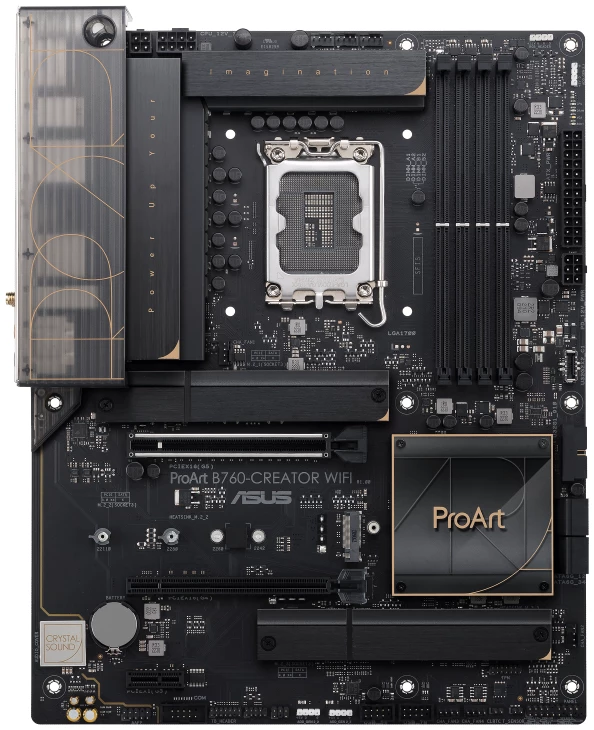

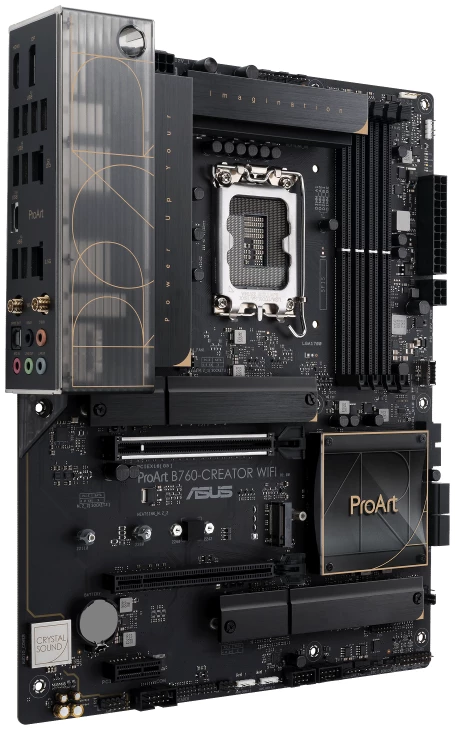

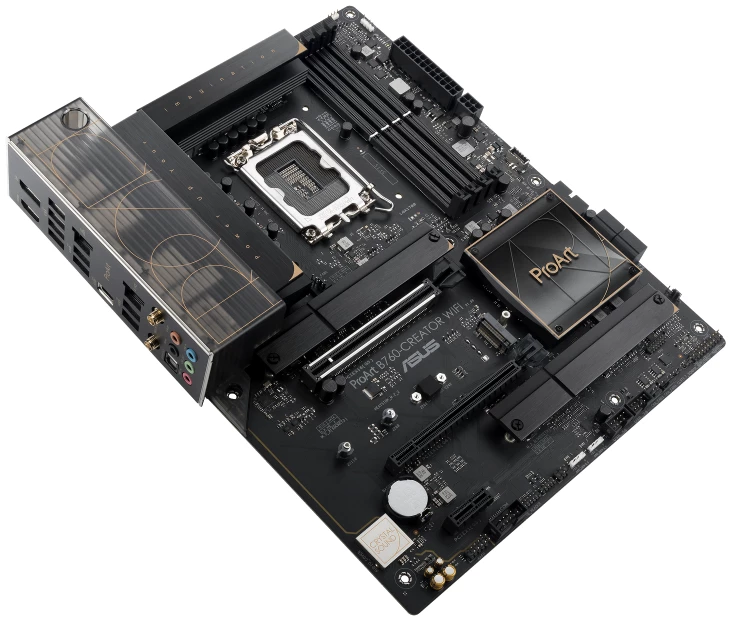

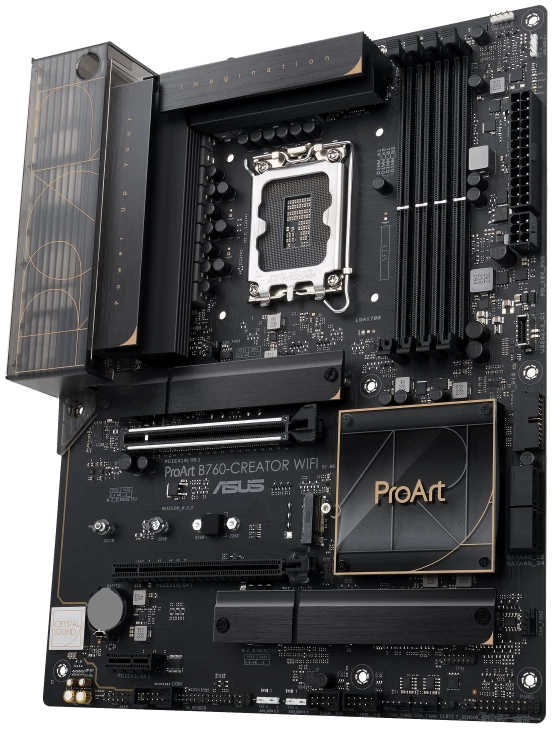

לוח אם ASUS PROART B760-CREATOR WIFI MB LGA1700 PCIE5

תיאור

לוח אם ASUS PROART B760-CREATOR WIFI MB LGA1700 PCIE5 : כלי העבודה המושלם ליוצרים

לוח אם ASUS PROART B760-CREATOR WIFI MB LGA1700 PCIE5 הוא לוח אם עוצמתי ומקצועי, המיועד במיוחד ליוצרים, מעצבים גרפיים, עורכי וידאו ואנשי מקצוע בתחום ה-3D המחפשים ביצועים גבוהים ואמינות ללא פשרות.

קישוריות מקיפה
PCIe 5.0 עבור כרטיסי מסך

מעבדי Intel ® Core™ מהדור ה -14 מציעים תמיכה ב-PCIe 5.0, המציעה פי שניים את מהירות העברת הנתונים מ-PCIe 4.0, מה שהופך אותו לחזק מספיק כדי להתמודד עם משימות עתירות נתונים חדשות. PCIe 5.0 מביא גם יתרונות נוספים כמו שיפור שלמות האות, מחברי CEM תואמים לאחור עבור כרטיסי תוספת ותאימות לאחור עם גרסאות PCIe קודמות.

תמיכה ב- Thunderbolt ™ / USB4 ®

ה-ProArt B760-Creator WiFi כולל תמיכה ב-Thunderbolt 4 באמצעות כותרת עליונה. עם כרטיס תוסף ASUS ThunderboltEX 4 עם אישור Intel*, לוח אם זה של ProArt יכול לאפשר מהירויות דו-כיווניות של עד 40 Gbps בכבל בודד. בנוסף, לכרטיס זה יש פונקציית שרשרת דייזי לחיבורים מרובי מסכים, והוא תומך ברזולוציית תצוגה של עד 8K. זה יכול גם לספק עד 100 וואט של הספק לטעינה מהירה של מכשירים.

מחבר פאנל קדמי מסוג USB 3.2 Gen 2×2 Type-C ® עם טעינה מהירה 4+

USB 3.2 Gen 2×2 מגביר את העברת הנתונים במהירויות של עד 20 Gbps. כותרת זו כוללת גם טכנולוגיית Quick Charge 4+ שיכולה לטעון במהירות את תצוגת העט, הטאבלט או הטלפון הנייד שלך עד 60 וואט באמצעות כבל ספק כוח PCIe המחובר למחבר 6 הפינים הסמוך.

יציאות Ethernet של 2.5 ג'יגה-בתים ו-1 ג'יגה-בייט מספקות העברות נתונים מהירות בו-זמנית עבור גישה לאינטרנט ואחסון מקומי מחובר לרשת (NAS), המאפשרות ארגון ואבטחה משופרים של נתונים.

ProArt B760-Creator WiFi כולל Intel® WiFi 6 AX201
Intel® WiFi 6 AX201

מודול Intel® WiFi 6 AX201 תואם לתקן 802.11ax ודוחק רוחב פס שיא תיאורטי עד ל-2.4 Gbps מדהימים.

אחסון PCIe 4.0 M.2

ה-ProArt B760-Creator WiFi כולל שלושה חריצי M.2 מובנה, שניים מהם מוכנים ל-PCIe 4.0 למהירויות שלפוחיות של עד 64 Gbps, בעוד שהשלישי מציע העברות מאסיביות של עד 32 Gbps דרך ממשק PCIe 3.0 שלו, המאפשר מהירות יותר זמני אתחול וטעינת אפליקציות עם מערכת הפעלה או כונני יישומים

עיצוב כוח חזק
12(50A)+1(50A)+1 שלבי כוח

מדורגים עבור עד 50 אמפר ומשלבים רכיבי MOSFET ודרייברים בצד גבוה ונמוך לחבילה אחת, שלבים אלה מספקים כוח ויעילות המותאמים לדרישות של מעבדי Intel Core מהדור ה -14 , ה-13 וה -12 האחרונים

זֵכֶר
שחרר את DDR5 עם AEMP II

ASUS Enhanced Memory Profile II היא תכונת קושחה בלעדית עבור מודולי זיכרון מוגבלים PMIC.

AEMP II מבוסס על היכולת של מעבד ומודול זיכרון לאמן את שבבי הזיכרון בערכה שלך, והוא מציג מהירות שעון אופטימלית שיכולה לשחרר ביצועים ללא מאמץ. את הזיכרון שמעל להגדרות הבסיס, אך גם לשמור על יציבות פעולת המערכת, בין אם אתה מפיק את המרב ממודול ברמת הכניסה או הכנה של ערכת מהירות גבוהה לביצועים אולטימטיביים.

בקרות גמישות לקירור אוויר ונוזל

תוכנת ASUS Fan Xpert 4 מספקת שליטה מקיפה על מאווררים ומקררי All-in-One (AIO). בין אם מדובר בקירור באוויר או במים, מצב כוונון אוטומטי מגדיר בצורה חכמה את כל הפרמטרים בלחיצה אחת. ישנו גם מצב שקט קיצוני שמפחית את כל מהירויות המאווררים מתחת למינימום ברירת המחדל כדי לשמור על שקט של לחישה של המערכת בעת ביצוע משימות קלות. ניתן לשלוט במאווררים ובמקררי AIO גם באמצעות UEFI BIOS.

כל מה שאתה צריך כדי לייעל את זרימות העבודה
ביטול רעשים של AI דו-כיווני

מכיוון שעבודה מהבית הפכה לנורמה החדשה עבור משתמשים רבים, תקשורת מקוונת ברורה היא קריטית מתמיד. ביטול רעשי בינה מלאכותית דו-כיוונית היא כלי עזר לאודיו הממנף מסד נתונים מסיבי של למידה עמוקה כדי להפחית רעשי רקע מהמיקרופון* ומהשמע הנכנס. רעש מקלדת מסיח את הדעת, לחיצות עכבר ורעשי סביבה אחרים מצטמצמים בצורה חכמה, כך שהשיחות ושיחות הוועידה שלך עם שותפים ולקוחות יכולים להיות צלולים.

התאם אישית את ההגדרות האישיות שלך

ProArt Creator Hub הוא הפורטל האישי שלך לניטור מצב המחשב שלך, התאמה אישית של הגדרות ואופטימיזציה של זרימת העבודה שלך. הוא מתהדר בלוח מחוונים סקירה אינטואיטיבית וביישום אופטימיזציית רשת המציעה חמישה מצבי רשת. מצבים אלה מייעלים את יעילות רוחב הפס עבור משימות שונות ומפשטים את המעבר בין מצבי ביצועים.

בקרת אבטחה וניהול מרחוק

פונקציות ניהול אבטחה מתקדמות מבית ASUS Control Center Express מגנות על המערכות והנתונים הסודיים בסטודיו היצירתי שלך.

מפט טכני

דֶגֶם

ProArt B760-CREATOR WIFI

חדשות ועדכונים

2024/08/12: ה-BIOS החדש עם מיקרוקוד של אינטל (0x129) המשפר את היציבות של מעבדי Intel Core 13 ו-14 מדור שולחני זמין כעת. אנא בקר באתר התמיכה לקבלת עדכוני ה-BIOS האחרונים.

מעבד

Intel ® Socket LGA1700 עבור מעבדי Intel ® Core™ מהדור ה-14 וה-13, Intel® Core™ 12th Gen, Pentium ® Gold ומעבדי Celeron ® *
תומך במעבד Intel ® 10 ננומטר
תומך בטכנולוגיית Intel ® Turbo Boost 2.0 וטכנולוגיית Intel ® Turbo Boost Max 3.0**
* עיין בכתובת www.asus.com עבור רשימת תמיכה במעבדים.
** תמיכת Intel ® Turbo Boost Max Technology 3.0 תלויה בסוגי המעבד.

ערכת שבבים

ערכת שבבים של Intel ® B760

זֵכֶר

4 x חריצי DIMM, מקסימום. 192GB, DDR5 Non-ECC, זיכרון ללא מאגר*
ארכיטקטורת זיכרון כפול ערוץ
תומך ב-Intel ® Extreme Memory Profile (XMP)
OptiMem II
* סוגי זיכרון נתמכים, קצב נתונים (מהירות) ומספר מודולי DRAM משתנים בהתאם למעבד ולזיכרון תצורה, למידע נוסף, עיין ברשימת תמיכת CPU/זיכרון בכרטיסיית התמיכה של אתר מידע המוצר או בקר בכתובת https://www.asus.com/support/

גרָפִיקָה

1 x יציאת HDMI TM
** 1 x יציאת DisplayPort***
* מפרטי הגרפיקה עשויים להשתנות בין סוגי המעבד. אנא עיין בכתובת www.intel.com לעדכונים כלשהם.
** תמיכה ב-4K@60Hz כמפורט ב-HDMI 2.1.
*** תמיכה מקסימום. 8K@60Hz כמפורט ב-DisplayPort 1.4.

חריצי הרחבה

מעבדי Intel ® מהדור ה-14 וה-13 וה-12
1 x חריץ PCIe 5.0/4.0/3.0 x16
Intel ® B760 שבבים*
1 x חריץ PCIe 4.0 x16 (תומך במצב x4)
1 x חריץ PCIe 3.0 x1**
** PCIe X1 שיתופי רוחב פס M.2_2. PCIe X1 יושבת כאשר M.2_2 פועל במצב PCIe x4 על ידי הפעלה ידנית.

אִחסוּן

סך הכל תומך ב-3 חריצי M.2 ו-4x SATA 6Gb/s יציאות*
Intel ® מעבדי דור 14 ו-13 ו-12
M.2_1 (מפתח M), סוג 2242/2260/2280/22110
– Intel ® 14 ו-13 ו-12 מעבדי Gen תומכים במצב PCIe 4.0 x4. חריץ
Intel ® B760 שבבים
M.2_2 (מפתח M), סוג 2242/2260/2280/22110 (תומך במצב PCIe 3.0 x4)**
חריץ M.2_3 (מפתח M), סוג 2242/2260/2280/22110 (תומך ב-PCIe מצב 4.0 x4)
4 x יציאות SATA 6Gb/s
* טכנולוגיית Intel ® Rapid Storage תומכת ב-SATA RAID 0/1/5/10.
** חריץ M.2_2 חולק רוחב פס עם PCIe X1 ומודול WiFi ויפעל ב-PCIe 3.0 x2 כברירת מחדל. עליך להגדיר את M.2_2 לפעול ב-PCIe 3.0 x4 על ידי הפעלה ידנית ב-BIOS.

אתרנט

1 x Realtek 2.5Gb Ethernet
1 x Intel ® 1Gb Ethernet
ASUS LANGuard

אלחוטי ובלוטות'

Wi-Fi 6
2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
תומך בפס תדר 2.4/5GHz
Bluetooth® v5.2*
*גרסת ה-Bluetooth עשויה להשתנות, אנא עיין במודול ה-Wi-Fi אתר היצרן לקבלת המפרט העדכני ביותר.

USB

USB אחורי (סה"כ 9 יציאות) 1 x USB 3.2 Gen 2 (10G) יציאת
Type-C ®
4 x USB 3.2 Gen 1 (5G) יציאות (4 x Type-A)
4 x USB 2.0 יציאות (4 x Type-A)
USB קדמי (סה"כ 7 יציאות)
1 x מחבר USB 3.2 Gen 2×2 (20G) (תומך ב-USB Type-C ® עם 60W PD/QC4+)
1 x כותרת USB 3.2 Gen 1 (5G) תומך ב-2 יציאות USB 3.2 Gen1 נוספות
2 x כותרות USB 2.0 תומכות ב-4 יציאות USB 2.0 נוספות

שֶׁמַע

Realtek 7.1 סראונד סאונד High Definition Audio CODEC*
– תומך: זיהוי ג'ק, ריבוי סטרימינג, העברת שקעים קדמית
– תומך עד 24-Bit/192 kHz השמעה
תכונות אודיו
– קבלי אודיו מובחרים
– שכבות שמע PCB ייעודיות
– כיסוי שמע
– מעגל דה-פופ ייחודי

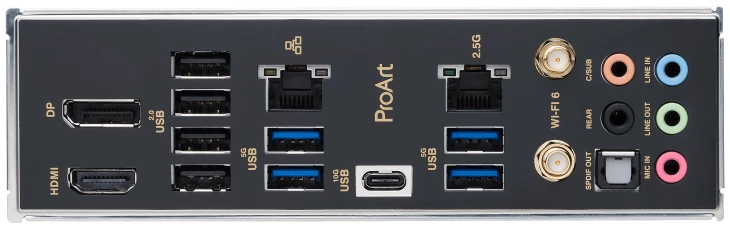

יציאות I/O בלוח האחורי

1 x יציאת USB 3.2 Gen 2 (1 x USB Type-C ® )
4 x יציאות USB 3.2 Gen 1 (4 x Type-A) 4
x יציאות USB 2.0 (4 x Type-A)
1 x DisplayPort
1 x HDMI TM
1 x מודול Wi-Fi
1 x Realtek 2.5Gb יציאת Ethernet
1 x Intel ® 1Gb Ethernet יציאת
5 x שקעי אודיו
1 x אופטי יציאת S/PDIF יציאה

מחברי קלט/פלט פנימיים

מאוורר וקירור קשור
1 x 4 פינים מעבד מאוורר כותרת מאוורר
1 x 4 פינים CPU OPT כותרת מאוורר
1 x 4 פינים AIO משאבת כותרת
4 x 4 פינים מארז כותרות מאוורר
מארז
1 x 24 פינים מחבר מתח ראשי
1 x 8 -פין +12V מחבר מתח
1 x 4 פינים +12V מחבר מתח
1 x 6 פינים PD_12V מחבר מתח
הקשור לאחסון
3 x חריצי M.2 (מפתח M)
4 x SATA יציאות 6Gb/s
USB
1 x USB 3.2 Gen 2×2 (20G) מחבר (תומך ב-USB Type-C ® עם 60W PD/QC4+)
1 x USB 3.2 Gen 1 (5G) כותרת עליונה תומכת ב-2 יציאות USB 3.2 Gen1 נוספות
2 x כותרות USB 2.0 תומכות ב-4 USB נוספים 2.0 יציאות
שונות
3 x כותרות Gen 2 הניתנות להתייחסות
1 x כותרת AURA RGB
1 x כותרת CMOS ברורה
1 x כותרת יציאת COM
1 x כותרת שמע בלוח קדמי (AAFP)
1 x כותרת SPI TPM (14-1 פינים)
1 x 20-5 פינים מערכת כותרת לוח
1 x כותרת חיישן תרמי
1 x כותרת Thunderbolt™

תכונות מיוחדות

ASUS 5X PROTECTION III
– DIGI+ VRM (- עיצוב כוח דיגיטלי עם DrMOS)
– הגנת זרם יתר של DRAM משופרת
– ESD Guards
– LANGuard
– הגנת מתח יתר
– SafeSlot
– I/O מפלדת אל חלד
ASUS Q-Design
– M.2 Q-Latch
– Q-Connector
– Q-DIMM
– Q-LED (מעבד [אדום], DRAM [צהוב], VGA [לבן], התקן אתחול [צהוב ירוק])
– Q-Slot
ASUS פתרון תרמי
– גוף קירור גמיש M.2
– עיצוב גוף קירור VRM
ASUS EZ DIY
– ProCool
– מגן קלט/פלט מותקן מראש
AURA Sync
– כותרת AURA RGB
– כותרות מדור 2 ניתנות להתייחסות

תכונות תוכנה

ארגז תוכנה בלעדי של ASUS
Armory Crate
– AURA Creator
– AURA Sync
– Fan Xpert 4
– חיסכון בחשמל
– ביטול רעשי AI דו-כיווני
AI Suite 3
– כלי עזר לביצועים וחיסכון בחשמל
DIGI+ VRM
Turbo אפליקציית
ASUS CPU-Z
תוכנת ניהול IT נתמכת
– ASUS Control Center Express(ACCE)
ProArt Creator Hub
CreationFirst
MyASUS
Norton 360 Deluxe (60 ימים חינם ניסיון)
WinRAR
UEFI BIOS
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode

BIOS

128 מגה-ביט

יכולת ניהול

WOL מאת PME, PXE

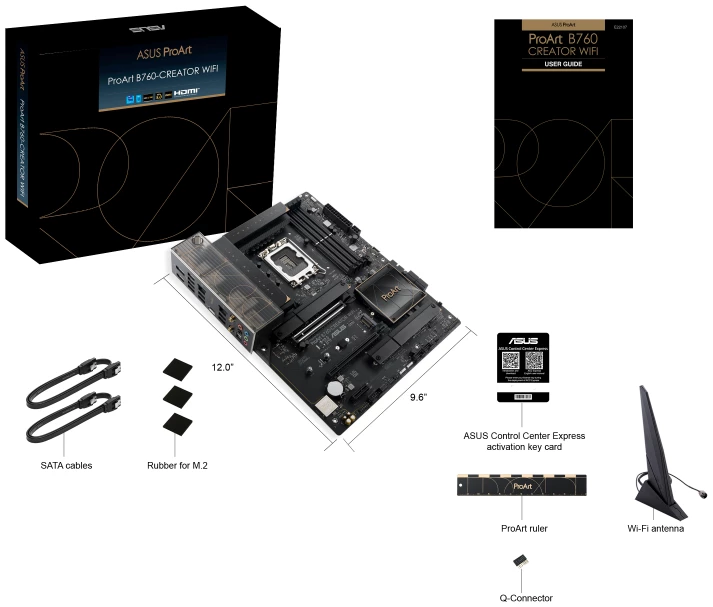

אביזרים

כבלים
2 x כבלים SATA 6Gb/s
שונות
1 x ASUS Wi-Fi נע אנטנות
2 x M.2 חבילות גומי
1 x סרגל ProArt 1 x מחבר
Q
תיעוד
1 x כרטיס מפתח הפעלה ACC Express
1 x מדריך למשתמש

מַעֲרֶכֶת הַפעָלָה

Windows ® 11 64 סיביות, Windows ® 10 64 סיביות

גורם צורה

ATX Form Factor
12 אינץ' x 9.6 אינץ' (30.5 ס"מ x 24.4 ס"מ)
